B-Serie

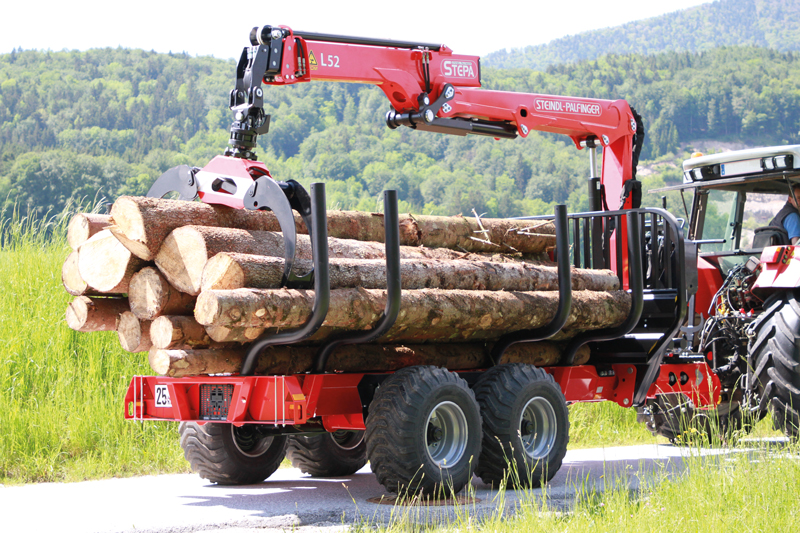

B-9 Rückewagen
Die neue B-Serie Rückewagen von STEPA sind mit dem neuen Hexagonal-Profil ausgeführt. Der schlanke aber extrem starke Grundrahmen gibt dem Forstanhänger Stabilität und baut trotzdem sehr leicht für den Einsatz mit kleineren Traktoren.
Eigenschaften:
- Kostengünstige Lösung
- Abstützfuß serienmäßig
- geschützte Flap-Down Abstützung
- NEUER HEXAGONAL GRUNDRAHMEN
- durchgehende Boggieachse
- geringes Eigengewicht für kleine Schlepper
- extrem starkes geschraubtes Frontgitter
- KTL grundiert und Pulverbeschichtet
- Knickdeichsel mit +/- 40° Schwenkbereich
- Kombinierbar für Forstkrane mit bis zu 8,5m Reichweite
- ausziehbarer Rahmen +500mm

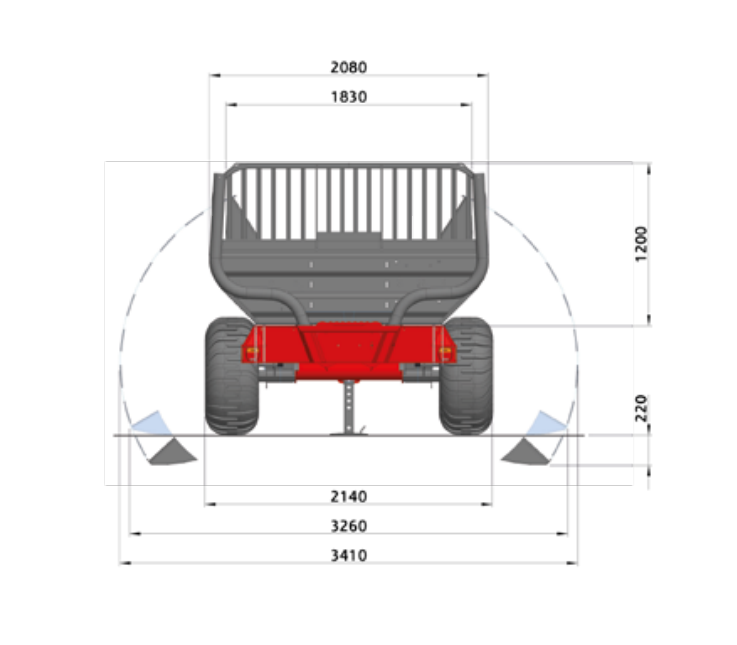

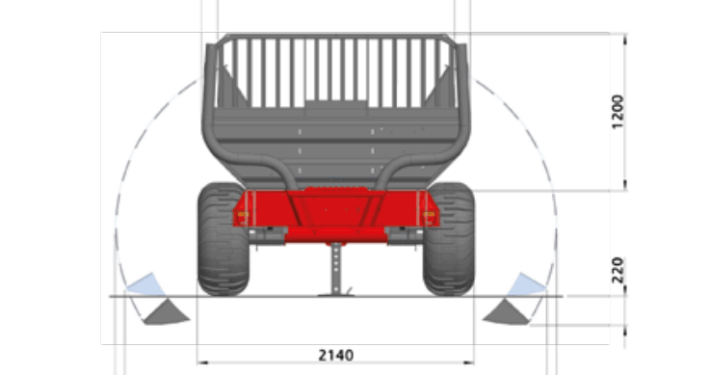

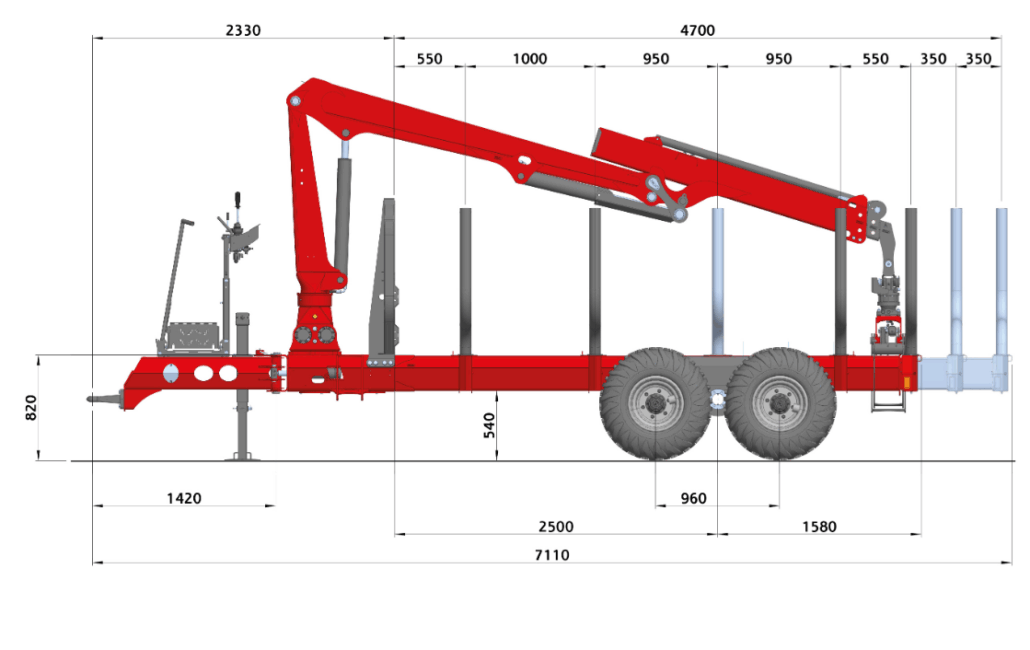

Abmessungen
C-Serie

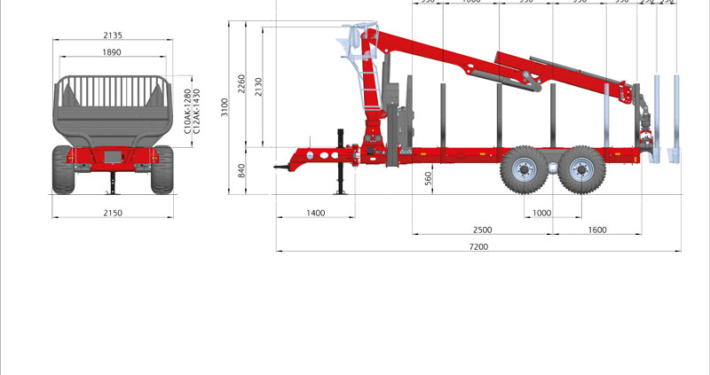

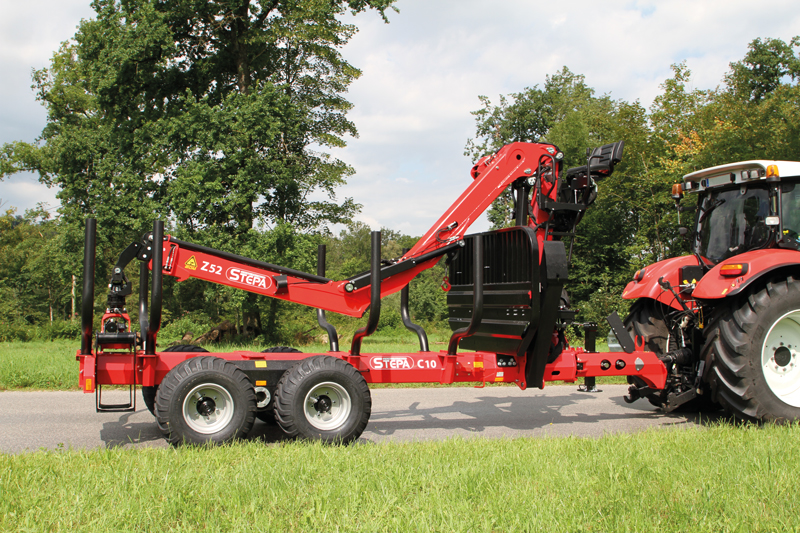

C-10 & C-12 Rückewagen
Die C-Serie hat eine sehr hohe Verwindungssteifigkeit und ist extrem robust gebaut. Ein geschraubtes Frontgitter samt geschraubten Hydrauliktank und eine optimal geschützte Bremsanlage runden das Gesamtpaket perfekt ab. Ein niedriger Schwerpunkt, eine durchgehende Boggieachse und abgedichtete Lagerstellen an der Knickdeichsel und Boggieachse gehören zudem zur Standardausstattung der C-Serie.
Eigenschaften:
- HEXAGONALER Profilrahmen
- patentierte Knickdeichsel
- geschützte Flap-Down Abstützung
- abgedichtete Lagerstellen an der Knickdeichsel und Boggieachse
- LED-Rücklichter inkl. Blinkerüberwachung
- durchgehende Boggieachse
- verstellbarer Abstützfuß
- mit hydraulischer- oder Druckluft Bremsanlage
- KTL grundiert und pulverbeschichtet
- Knickdeichsel +/- 40° Schwenkbereich
M-Serie

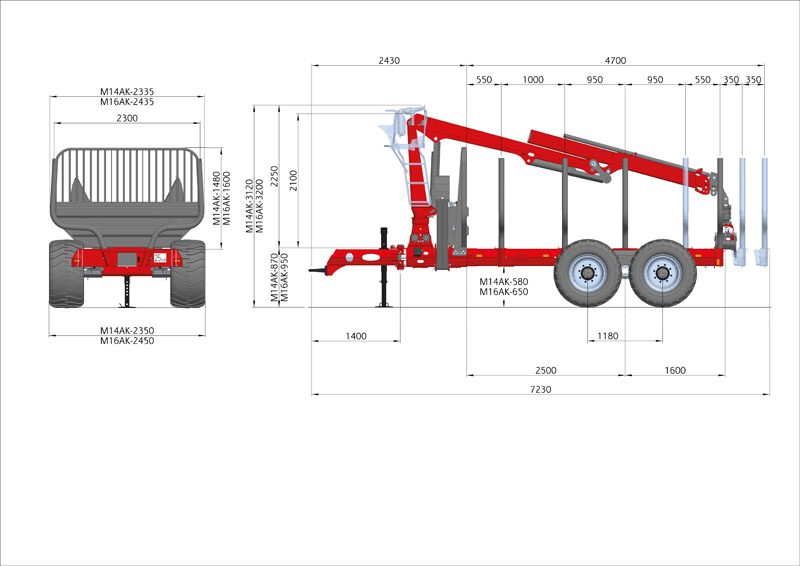

M-14 & M-16 Rückewagen

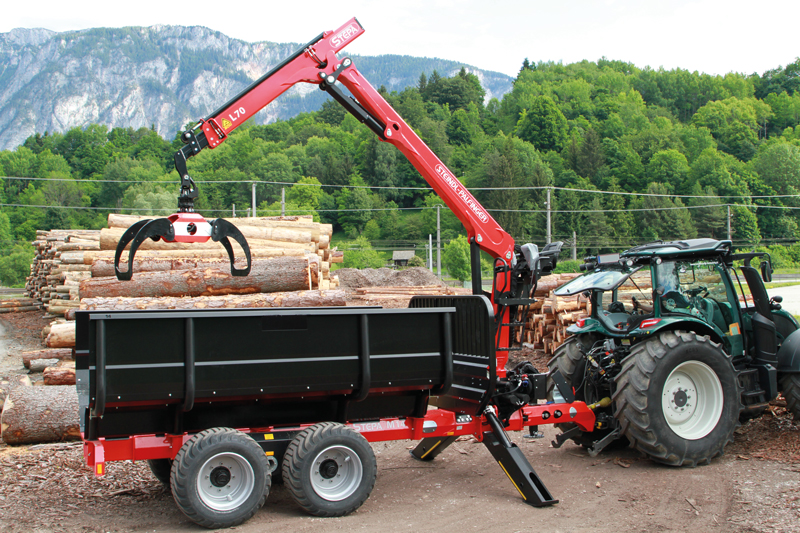

M-14 Rückewagen:
Der zweitgrößte Forstanhänger mit 14 Tonnen zulässigem Gesamtgewicht wurde für größere Krane bis 8 mto Hubmoment entwickelt. Die breitere Bereifung erhöht zudem die Standsicherheit und das größere Frontgitter ermöglicht eine größere Zuladung. Neben weiteren Kombinationsmöglichkeiten ist dieser Forstanhänger serienmäßig mit der patentierten
Knickdeichsel von STEPA, LED-Rücklichter und mit ausziehbaren Rahmen für längere Holzstämme ausgestattet.
M-16 Rückewagen:
Das Spitzenmodell von STEPA hat ein zulässiges Gesamtgewicht von 16 Tonnen. Der Rückewagen hat eine 22,5″ Bereifung serienmäßig und ermöglicht den Aufbau der größeren Epsilon Krane.
Eigenschaften:
- patentierte Knickdeichsel
- geschützte Flap-Down Abstützung
- LED-Rücklichter
- ausziehbarer Rahmen
- durchgehende Boggieachse
- Abstützfuß serienmäßig
- mit hydraulischer oder Druckluft Bremsanlage
- KTL grundiert und pulverbeschichtet
- Knickdeichsel +/- 40° Schwenkbereich
Technische Daten
B 9K | C 10AK | C 12AK | M 14AK | M 16AK | |
---|---|---|---|---|---|
Reifendimension | 400/60-15,5″ | 400/60-15,5″ | 400/60-15,5″ | 500/50-17″ | 500/4522,5″ |
Nutzlast bis max. 10 km/h o. Straßenzul. [to] | 9 | 10 | 12 | 12 | 13 |
zul. GG bei 25 km/h Ausführung [to] | 9 | 10 | 12 | 14 | 16 |
zul. GG bei 40 km/h Ausführung [to] | 9 | 10 | 12 | 14 | 16 |
Ladefläche [m²] | 2,1 | 2,1 | 2,4 | 2,6 | 3,0 |
Drehwinkel der Schwinge [Grad] | +/-12 | +/-12 | +/-12 | +/-12 | +/-12 |
Leergewicht mit Standardbereifung [kg] | 1950 | 2150 | 2550 | 2470 | 2750 |
für folgende Forstkrantypen geeignet | FKL 44-52 | FKL & FKZ 44-62 | FKL & FKZ 44-62 | FKL & FKZ ab 52 + alle Epsilon ohne CZ | FKL & FKZ ab 52 + alle Epsilon ohne CZ |
Ausstattung
Patentierte Knickdeichsel
Die patentierte Knickdeichsel von STEPA verhindert ein ungewolltes beschädigen der Gelenkwelle und Pumpe. Zudem werden auch Schläuche und Kabel für die Knickdeichsel und Beleuchtung in der Knickdeichsel geschützt.
Verstärktes Frontgitter
Seit Jänner 2016 hat STEPA das Frontgitter um bis zu 100% stärker gemacht. Damit wurde das Frontgitter von STEPA zu den stärksten auf dem gesamten Rückewagenmarkt.
KTL Grundierung & Pulverbeschichtung
Alle Hauptbauteile von STEPA Forstkranen & Forstanhänger sind KTL grundiert und pulverbeschichtet. Diese hochqualitative Art der Lackierung garantiert, dass die STEPA Produkte auch nach Jahren im Einsatz noch gut aussehen und hilft damit den Wiederverkaufswert hoch zu halten.
LED Rückstrahler
STEPA verbaut bei allen FHL-Forstanhängern seit Jänner 2013 – serienmäßig LED-Rücklichter. Keine defekten Glühbirnen mehr und längere Lebensdauer der LED-Lichter sind ihr Vorteil.
Durchgehende Achse und abgedichtete Lagerstelle
Die durchgehende Achse ist nicht nur massiv gebaut, sondern verstärkt zugleich die Rahmenkonstruktion des gesamten Anhängers. Zudem werden die stark belastenden Lagerstellen abgedichtet ausgeführt mit zwei Schmiernippel.
Robust gestützte Flap-Down Abstützung
Die Flap-Down Abstützung von STEPA ist durch den geschlossenen Körper robuster und bestens geschützt. Die optimale Form der Lasche verringert den Schwenkradius und ermöglicht eine kurze Abstützung bei großer Reichweite.
Bronzebuchsen
Wichtige Lagerstellen sind mit hochwertigen Bronzebuchsen ausgeführt. Schmierkanäle sorgen für die ideale Verteilung des Schmierfetts. Lange Lebensdauer garantiert!
Zubehör
- 4 Trommelbremsen mit 2 WD Antrieb
- 40 km/h Ausführung
- Astwanne
- Forstfelgen
- Frontgitter mit geschützter Druckluftbremse
- Hochsitz
- Motorsägenhalterung
- Siloballen Aufsteckrahmen
