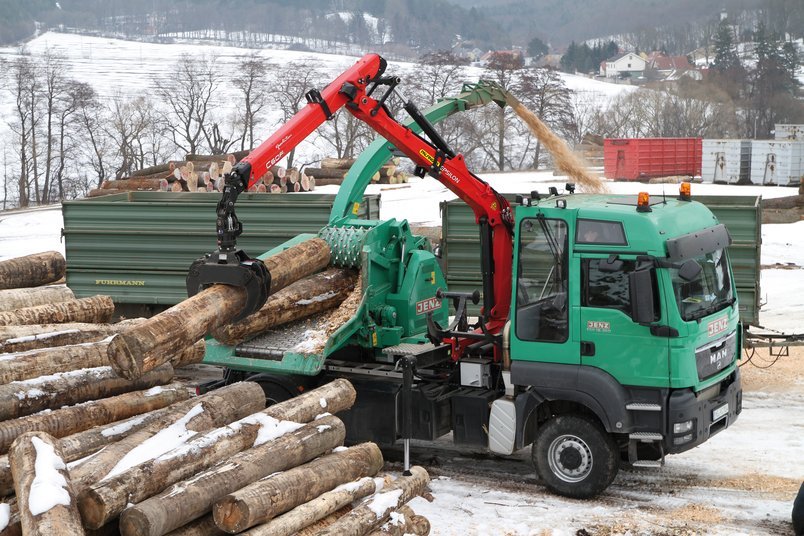

C-Serie EPSOLUTION
Die C-Serie steht bei den Hackerkranen für die Kompaktklasse der EPSILON-Krane und umfasst Hubkapazitäten von 4,5 bis 6 Metertonnen.
Technische Daten
C-Serie EPSOLUTION
C45F | C45F | C50F | C60F | |
---|---|---|---|---|
Teleskoplänge [dm] | 67 | 84 | 86 | 86 |
Anzahl Ausschübe | 1 | 2 | 2 | 2 |
Lastmoment netto [kNm] | 53 | 51 | 54 | 61 |
Schwenkmoment netto [kNm] | 14 | 14 | 18 | 20 |
Schwenkbereich [°] | 340 | 340 | 425 | 425 |
Max. Reichweite [m] | 6,7 | 8,4 | 8,6 | 8,6 |
Betriebsdruck [bar] | 170 | 170 | 180 | 200 |
Pumpenfördermenge max. 1K [l/min] | ||||
Pumpenfördermenge max. 2K [l/min] | ||||
Pumpenfördermenge max. 2K-LS [l/min] | 100 | 100 | 120 | 120 |
Technische Daten
Eigengewicht ohne Gelenk/Rotator
C45F | C45F | C50F | C60F | |
---|---|---|---|---|
Teleskoplänge [dm] | 67 | 84 | 86 | 86 |
Inkl. Standard Hochsitz | 1.020 | 1.100 | 1.140 | 1.140 |
Technische Daten

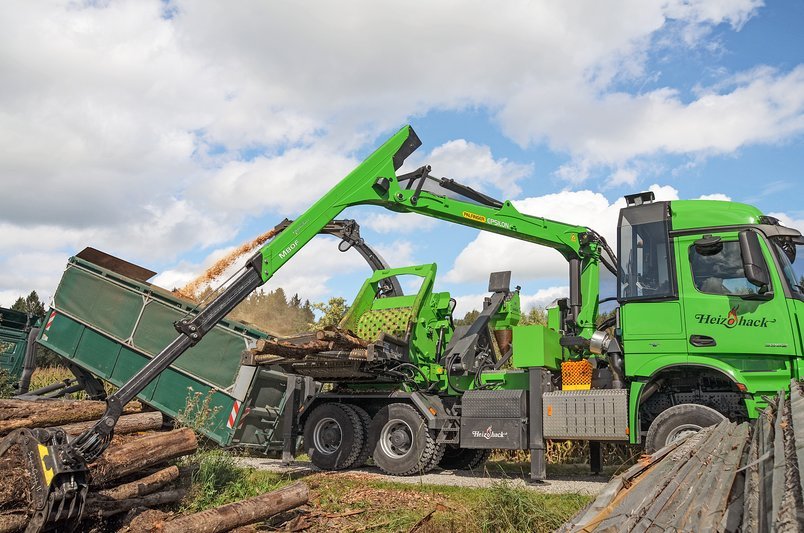

M-Serie EPSOLUTION
M70F | M70F | M80F | M80F | |
---|---|---|---|---|
Teleskoplänge [dm] | 86 | 101 | 86 | 101 |
Anzahl Ausschübe | 2 | 2 | 2 | 2 |
Lastmoment netto [kNm] | 68 | 65 | 78 | 75 |
Schwenkmoment netto [kNm] | 26 | 26 | 29 | 29 |
Schwenkbereich [°] | 385 | 385 | 385 | 385 |
Max. Reichweite [m] | 8,6 | 10,1 | 8,6 | 10,1 |
Betriebsdruck [bar] | 215 | 215 | 240 | 240 |
Pumpenfördermenge max. 1K [l/min] | ||||
Pumpenfördermenge max. 2K [l/min] | ||||
Pumpenfördermenge max. 2K-LS [l/min] | 130 | 130 | 130 | 130 |
Technische Daten
Eigengewicht ohne Gelenk/Rotator
M70F | M70F | M80F | M80F | |
---|---|---|---|---|
Teleskoplänge [dm] | 86 | 101 | 86 | 101 |
Inkl. Standard Hochsitz | 1.650 | 1.730 | 1.650 | 1.730 |
S-Serie EPSOLUTION
Die S-Serie steht bei den Hackerkranenfür die schwere Klasse der EPSILON-Krane und umfasst Hubkapazitäten von 10 bis 11 Metertonnen.
Technische Daten
S-Serie EPSOLUTION
S100F | S110F | |
---|---|---|
Teleskoplänge [dm] | 101 | 101 |
Anzahl Ausschübe | 2 | 2 |
Lastmoment netto [kNm] | 86 | 100 |
Schwenkmoment netto [kNm] | 33 | 36 |
Schwenkbereich [°] | 385 | 385 |
Max. Reichweite [m] | 10,1 | 10,1 |
Betriebsdruck [bar] | 215 | 240 |
Pumpenfördermenge max. 1K [l/min] | ||
Pumpenfördermenge max. 2K [l/min] | ||
Pumpenfördermenge max. 2K-LS [l/min] | 150 | 150 |
Technische Daten
Eigengewicht ohne Gelenk/Rotator
S100F | S110F | |
---|---|---|
Teleskoplänge [dm] | 101 | 101 |
Inkl. Standard Hochsitz | 1.890 | 1.890 |

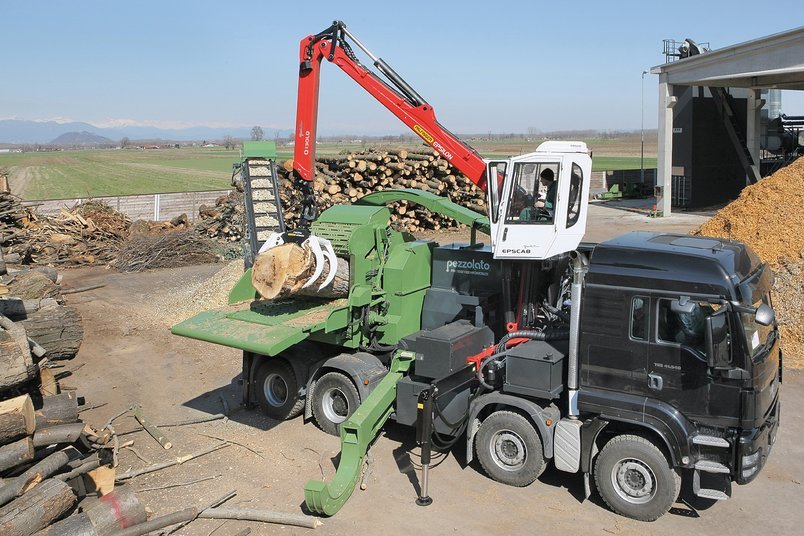

Q-Serie EPSOLUTION
Die Q-Serie steht bei den Hackerkranen für die schwere Mittelklasse der EPSILON-Krane und umfasst Hubkapazitäten von 13 Metertonnen.
Technische Daten
Q-Serie EPSOLUTION
Q130LD | Q130LD | |
---|---|---|
Teleskoplänge [dm] | 97 | 104 |
Anzahl Ausschübe | 2 | 2 |
Lastmoment netto [kNm] | 116 | 111 |
Schwenkmoment netto [kNm] | 30 | 30 |
Schwenkbereich [°] | 425 | 425 |
Max. Reichweite [m] | 9,7 | 10,4 |
Betriebsdruck [bar] | 210 | 210 |
Pumpenfördermenge max. 1K [l/min] | 90 | 90 |
Pumpenfördermenge max. 2K [l/min] | 80 | 80 |
Pumpenfördermenge max. 2K-LS [l/min] | 150 | 150 |
Technische Daten
Eigengewicht ohne Gelenk/Rotator
Q130LD | Q130LD | |
---|---|---|
Teleskoplänge [dm] | 97 | 104 |
Inkl. Standard Hochsitz | 2.590 | 2.600 |
Varianten Kransteuerung
PROF1
Bedienung aus Grundfahrzeug
Speziell für den Offroadberich bietet EPSILON ein optionales Ventilfinish zur Steuerung des Krans von der Kabine des Grundfahrzeugs aus.
Kransteuerung aus der Kabine des Basisfahrzeugs
- Steuerschieber Danfoss montiert auf Schwenkzylinder (nur für M-Klasse und S-Klasse)
- 2 Danfoss-Joysticks inkl. 10 m Kabel, passend zu DM8H/DM9F/DM10F
